Phòng ứng dụng:

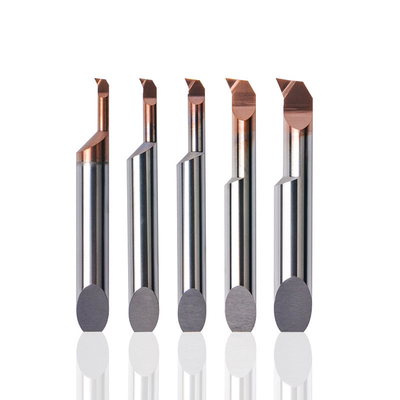

MBQR là một công cụ khoan và tạo hồ sơ nội bộ được sử dụng rộng rãi để hoàn thiện hồ sơ lỗ bên trong trong máy quay mini.Nó đặc biệt phù hợp với máy công cụ như máy quay CNC và máy tập trung.
Không giống như MPR chân tròn, MBQR có thiết kế nghiêng phía sau, làm cho nó tương thích với các bộ giữ công cụ chính xác.lớp phủ nano tiên tiến của nó trên carbide siêu mỏng làm tăng cả độ mịn của bề mặt gia công và khả năng mòn của nó.
Chi tiết sản phẩm--- MBQRHồ sơCông cụ
Đối với sản phẩm hoàn thành của MBQR, thông tin cụ thể về sản phẩm như sau:
| Tên thương hiệu: | Chết đuối |
| Số mẫu: | MBQR Công cụ tạo hồ sơ |
| Hỗ trợ tùy chỉnh: | OEM, ODM, OBM. |
| Tiêu chuẩn: | ISO |
| Loại sản phẩm: | Solid carbide khoan công cụ nhỏ |
| Vật liệu: | Tungsten Carbide, 100% vật liệu mới |
| Lớp phủ: | Để xác định, có hoặc không có lớp phủ, lớp phủ Nano |
| Độ cứng: | HRA 91~93.5 |
| Chiều dài sáo | 2.0~35.0mm |
| Màu sáo: | đồng, mờ |
| Chi tiết: | ±0,005mm |
| Chiều kính thân: | 4.0~7.0mm |
| Loại thân | khuynh hướng cuối sau |
| Vòng mũi: | R0.03-R0.20 |
| Sự khác biệt với MPR: | a.Đầu sau nghiêng trong khi MPR là chân tròn. b.Nhiều lớp phủ khác nhau. c. phù hợp với các thiết bị cầm công cụ khác nhau. |
| Lệnh mẫu: | Được chấp nhận |
| Sử dụng: | Máy quay và khoan nội bộ để hoàn thiện |
| Vật liệu của mảnh: | Thép, thép không gỉ, sắt đúc vv |
| Loại máy: | Semi-Finishing/Finishing |
Đặc điểm sản phẩm:
Không cần phải điều chỉnh lại: Loại bỏ sự cần thiết phải hiệu chỉnh lại công cụ, giảm chi phí thời gian và cải thiện hiệu quả.
Thiết kế công cụ nhàm chán tích hợp: Công cụ khoan được hình thành tích hợp, và thiết kế phút chip độc đáo của nó giảm thiểu sự tích tụ chip, tăng hiệu quả xử lý.
Sơn chính xác: Toàn bộ quy trình sử dụng một máy công cụ năm trục để mài chính xác, đảm bảo độ chính xác cao của góc r của đầu công cụ.Bìa cắt vẫn mịn màng dưới kính hiển vi ở độ phóng to 500x.
Khả năng làm mát nội bộ: Thiết kế kheo trên mặt đuôi nghiêng, kết hợp với tay áo cắt nước ở trung tâm, cho phép làm mát nội bộ hiệu quả trong quá trình chế biến.

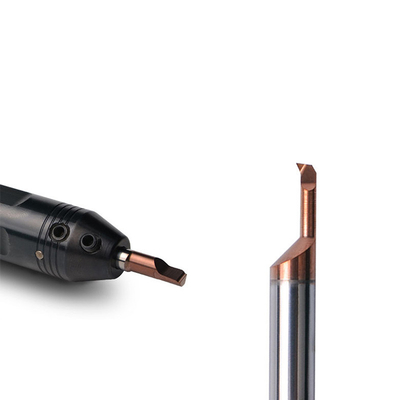

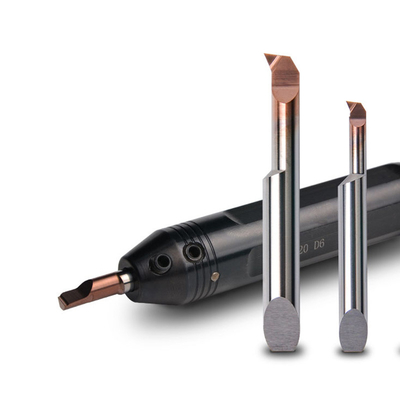

Clamp ổn định: Các thanh khoan carbide rắn được sắp xếp chính xác trong bộ điều hợp bằng cách sử dụng một chân định vị, trong khi các kẹp vít cố định đảm bảo sự ổn định cao hơn cho kẹp cứng.
Thay thế công cụ dễ dàng: Thay đổi công cụ của cùng một loại dễ dàng thông qua chân định vị, duy trì cùng một chiều dài mở rộng tổng thể.
Thông số kỹ thuật sản phẩm:
| Mô hình | Chiều kính tối thiểu của lỗ máy ((mm) ΦA | ΦD | r | L1 | L2 | F | S | JS25 | AL25 |
|---|---|---|---|---|---|---|---|---|---|
| MBQR0406L02R003-D-(C) | 0.6 | 4 | 0.03 | 28 | 2 | 0.55 | 0.06 | ● | ● |
| MBQR0408L025R003-D-(C) | 0.8 | 4 | 0.03 | 28 | 2.5 | 0.75 | 0.08 | ● | ● |
| MBQR0410L04R005-D-(C) | 1.0 | 4 | 0.05 | 29 | 4 | 0.9 | 0.15 | ● | ● |
| MBQR0410L06R005-D-(C) | 1.0 | 4 | 0.05 | 31 | 6 | 0.9 | 0.15 | ● | ● |
| MBQR0412L04R005-D-(C) | 1.2 | 4 | 0.05 | 29 | 4 | 1.1 | 0.15 | ● | ● |
| MBQR0412L06R005-D-(C) | 1.2 | 4 | 0.05 | 31 | 6 | 1.1 | 0.15 | ● | ● |
| MBQR0415L05R005-D-(C) | 1.5 | 4 | 0.05 | 30 | 5 | 1.4 | 0.20 | ● | ● |
| MBQR0415L05R010-D-(C) | 1.5 | 4 | 0.10 | 30 | 5 | 1.4 | 0.20 | ● | ● |
| MBQR0415L08R005-D-(C) | 1. 5 | 4 | 0.05 | 33 | 8 | 1. 4 | 0.20 | ● | ● |
| MBQR0415L08R010-D-(C) | 1.5 | 4 | 0.10 | 33 | 8 | 1.4 | 0.20 | ● | ● |
| MBQR0418L05R005-D-(C) | 1.8 | 4 | 0.05 | 30 | 5 | 1.7 | 0.20 | ● | ● |
| MBQR0418L05R010-D-(C) | 1.8 | 4 | 0.10 | 30 | 5 | 1.7 | 0.20 | ● | ● |
| MBQR0418L09R005-D-(C) | 1.8 | 4 | 0.05 | 34 | 9 | 1.7 | 0.20 | ● | ● |
| MBQR0418L09R010-D-(C) | 1.8 | 4 | 0.10 | 34 | 9 | 1.7 | 0.20 | ● | ● |
| MBQR0421L06R005-D-(C) | 2.1 | 4 | 0.05 | 31 | 6 | 1.85 | 0.25 | ● | ● |
| MBQR0421L06R010-D-(C) | 2.1 | 4 | 0.10 | 31 | 6 | 1.85 | 0.25 | ● | ● |
| MBQR0421L10R005-D-(C) | 2.1 | 4 | 0.05 | 35 | 10 | 1.85 | 0.25 | ● | ● |
| MBQR0421L10R010-D-(C) | 2.1 | 4 | 0.10 | 35 | 10 | 1.85 | 0.25 | ● | ● |
| MBQR0426L08R005-D-(C) | 2.6 | 4 | 0.05 | 33 | 8 | 2.35 | 0.30 | ● | ● |
| MBQR0426L08R010-D-(C) | 2.6 | 4 | 0.10 | 33 | 8 | 2.35 | 0.30 | ● | ● |
| MBQR0426L08R015-D-(C) | 2.6 | 4 | 0.15 | 33 | 8 | 2.35 | 0.30 | ● | ● |
| MBQR0426L12R005-D-(C) | 2.6 | 4 | 0.05 | 37 | 12 | 2.35 | 0.30 | ● | ● |
| MBQR0426L12R010-D-(C) | 2.6 | 4 | 0.10 | 37 | 12 | 2.35 | 0.30 | ● | ● |
| MBQR0426L12R015-D-(C) | 2.6 | 4 | 0.15 | 37 | 12 | 2.35 | 0.30 | ● | ● |
| MBQR0431L10R005-D-(C) | 3.1 | 4 | 0.05 | 35 | 10 | 2.8 | 0.50 | ● | ● |
| MBQR0431L10R010-D-(C) | 3.1 | 4 | 0.10 | 35 | 10 | 2.8 | 0.50 | ● | ● |
| MBQR0431L10R015-D-(C) |
3.1 | 4 | 0.15 | 35 | 10 | 2.8 | 0.50 | ● | ● |
| MBQR0431L15R005-D-(C) | 3.1 | 4 | 0.05 | 40 | 15 | 2.8 | 0.50 | ● | ● |
| MBQR0431L15R010-D-(C) | 3.1 | 4 | 0.10 | 40 | 15 | 2.8 | 0.50 | ● | ● |
| MBQR0431L15R015-D-(C) | 3.1 | 4 | 0.15 | 40 | 15 | 2.8 | 0.50 | ● | ● |
| MBQR0441L12R005-D-(C) | 4.1 | 4 | 0.05 | 37 | 12 | 3.8 | 0.60 | ● | ● |
| MBQR0441L12R010-D-(C) | 4.1 | 4 | 0.10 | 37 | 12 | 3.8 | 0.60 | ● | ● |
| MBQR0441L12R020-D-(C) | 4.1 | 4 | 0.20 | 37 | 12 | 3.8 | 0.60 | ● | ● |
| MBQR0441L16R005-D-(C) | 4.1 | 4 | 0.05 | 41 | 16 | 3.8 | 0.60 | ● | ● |
| MBQR0441L16R010-D-(C) | 4.1 | 4 | 0.10 | 41 | 16 | 3.8 | 0.60 | ● | ● |
| MBQR0441L16R020-D-(C) | 4.1 | 4 | 0.20 | 41 | 16 | 3.8 | 0.60 | ● | ● |
| MBQR0441L20R005-D-(C) | 4.1 | 4 | 0.05 | 45 | 20 | 3.8 | 0.60 | ● | ● |
| MBQR0441L20R010-D-(C) | 4.1 | 4 | 0.10 | 45 | 20 | 3.8 | 0.60 | ● | ● |
| MBQR0441L20R020-D-(C) | 4.1 | 4 | 0.20 | 45 | 20 | 3.8 | 0.60 | ● | ● |
| MBQR0551L15R005-D-(C) | 5.1 | 5 | 0.05 | 40 | 15 | 4.8 | 0.80 | ● | ● |
| MBQR0551L15R010-D-(C) | 5.1 | 5 | 0.10 | 40 | 15 | 4.8 | 0.80 | ● | ● |
| MBQR0551L15R020-D-(C) | 5.1 | 5 | 0.20 | 40 | 15 | 4.8 | 0.80 | ● | ● |
| MBQR0551L20R005-D-(C) | 5.1 | 5 | 0.05 | 45 | 20 | 4.8 | 0.80 | ● | ● |
| MBQR0551L20R010-D-(C) | 5.1 | 5 | 0.10 | 45 | 20 | 4.8 | 0.80 | ● | ● |
| MBQR0551L20R020-D-(C) | 5.1 | 5 | 0.20 | 45 | 20 | 4.8 | 0.80 | ● | ● |
| MBQR0551L25R005-D-(C) | 5.1 | 5 | 0.05 | 50 | 25 | 4.8 | 0.80 | ● | ● |
| MBQR0551L25R010-D-(C) | 5.1 | 5 | 0.10 | 50 | 25 | 4.8 | 0.80 | ● | ● |
| MBQR0551L25R020-D-(C) | 5.1 | 5 | 0.20 | 50 | 25 | 4.8 | 0.80 | ● | ● |
| MBQR0661L15R005-D-(C) | 6. 1 | 6 | 0.05 | 40 | 15 | 5.8 | 1.00 | ● | ● |
| MBQR0661L15R010-D-(C) | 6.1 | 6 | 0.10 | 40 | 15 | 5.8 | 1.00 | ● | ● |
| MBQR0661L15R020-D-(C) | 6. 1 | 6 | 0.20 | 40 | 15 | 5.8 | 1. ,00 | ● | ● |
| MBQR0661L20R005-D-(C) | 6.1 | 6 | 0.05 | 45 | 20 | 5.8 | 1.00 | ● | ● |
| MBQR0661L20R010-D-(C) | 6. 1 | 6 | 0.10 | 45 | 20 | 5.8 | 1.00 | ● | ● |
| MBQR0661L20R020-D-(C) | 6.1 | 6 | 0.20 | 45 | 20 | 5.8 | 1.00 | ● | ● |
| MBQR0661L25R005-D-(C) | 6.1 | 6 | 0.05 | 50 | 25 | 5.8 | 1.00 | ● | ● |
| MBQR0661L25R010-D-(C) | 6.1 | 6 | 0.10 | 50 | 25 | 5.8 | 1.00 | ● | ● |
| MBQR0661L25R020-D-(C) | 6.1 | 6 | 0.20 | 50 | 25 | 5.8 | 1.00 | ● | ● |
| MBQR0661L 30R005-D-(C) | 6.1 | 6 | 0.05 | 55 | 30 | 5.8 | 1.00 | ● | ● |
| MBQR0661L 30R010-D-(C) | 6.1 | 6 | 0.10 | 55 | 30 | 5.8 | 1.00 | ● | ● |
| MBQR0661L30R020-D-(C) | 6.1 | 6 | 0.20 | 55 | 30 | 5.8 | 1.00 | ● | ● |
| MBQR0771L25R010-D-(C) | 7.1 | 7 | 0.10 | 54 | 25 | 6.8 | 1.20 | ● | ● |
| MBQR0771L25R020-D-(C) | 7.1 | 7 | 0.20 | 54 | 25 | 6.8 | 1.20 | ● | ● |
| MBQR0771L35R010-D-(C) | 7.1 | 7 | 0.10 | 64 | 35 | 6.8 | 1.20 | ● | ● |
| MBQR0771L35R020-D-(C) | 7.1 | 7 | 0.20 | 64 | 35 | 6.8 | 1.20 | ● | ● |
| ●: Trong kho (C): Hỗ trợ tùy chỉnh chất làm mát nội bộ JS25,AL25: mã lớp phủ | |||||||||
Tại sao chọn chúng tôi:
Đổi mới kỹ thuật: Các bề mặt phức tạp và các cấu trúc chức năng có thể được hình thành nhanh chóng trong khi vẫn duy trì độ chính xác.
Tốc độ xử lý: Các chu kỳ sản xuất ngắn và thời gian giao hàng nhanh đảm bảo chúng tôi tuân thủ thời hạn nhất quán.
Chất lượng sản phẩm: Chất lượng cao được đảm bảo, với mức độ chính xác đạt đến 0,002-0,001 mm.
Hệ thống bảo mật: Các biện pháp bảo mật ba lần của chúng tôi bảo vệ thông tin của bạn, cung cấp sự đảm bảo lớn hơn trong quá trình kiểm tra.
Được trang bị đầy đủ: Chúng tôi có khả năng chế biến tuyệt vời, nhiều dây chuyền sản xuất, thiết bị tiên tiến và các cơ sở hỗ trợ chuyên nghiệp.
Hiệu quả về chi phí: Thiết kế hợp lý và lựa chọn vật liệu cho phép chúng tôi cung cấp giá cả cạnh tranh, giúp bạn đảm bảo giá cả thuận lợi hơn cho các sản phẩm có cùng chất lượng.
Kiểm tra chất lượng
1. Khám phá máy chiếu
2.ZOLLER phát hiện
3.Swiss edging
4.Germany forging difference process detection (Phát hiện sự khác biệt trong quá trình rèn)
5. Khám phá sự thụ động cạnh
6.Coreless nghiền
Câu hỏi thường gặp
Q1: Bạn có sản xuất các công cụ cắt đặc biệt không?
A: Vâng, chúng tôi chuyên sản xuất máy cắt tùy chỉnh và chuyển đổi ý tưởng cắt phức tạp nhất thành hiện thực,công cụ được sản xuất bởi chúng tôi được thiết kế và tùy chỉnh cho các ứng dụng đòi hỏi khác nhau và các vật liệu đa dạng!
Q2: Bạn có chấp nhận khối lượng nhỏ cho đơn đặt hàng mẫu? Và MOQ của bạn cho các công cụ đặc biệt là gì?
A: Có, chúng tôi làm. Đối với đơn đặt hàng mẫu, MOQ một miếng được chấp nhận, và thời gian dẫn đầu mẫu là 2-3 ngày. Nó có thể được đàm phán cho yêu cầu đặc biệt.
Q3: Nếu chúng tôi muốn hợp tác với bạn, có thể có được bảo mật?
A: Chắc chắn, tất cả thông tin của bạn bao gồm thông tin công ty, bản vẽ, chi tiết PO sẽ được giữ bí mật, chúng tôi có thể ký NDA nếu bạn muốn (thỏa thuận không tiết lộ).
Q4: Điều khoản thanh toán của bạn là gì?
A: T / T 30% tiền gửi, và 70% số dư trước khi giao hàng. Chúng tôi sẽ cho bạn thấy hình ảnh của các sản phẩm và gói trước khi bạn trả số dư.
Q5Còn gói thì sao?
A: Chúng tôi sử dụng hộp nhựa để đóng gói sản phẩm của chúng tôi, và nhựa đầy đủ là chống sốc và vận chuyển trong thùng carton. cũng Nó có thể làm như bạn cần và phụ thuộc vào hình dạng của sản phẩm.
Q6: WChúng ta đang ở đâu?
A: Chúng tôi có trụ sở tại tỉnh Quảng Đông, Trung Quốc, bắt đầu từ năm 2010, bán cho Tây Âu ((10.00%), Bắc Mỹ ((20.00%), Đông Âu ((20.00%), Đông Nam Á ((40.00%), Châu Phi ((10.00%).Có tổng cộng khoảng 51-100 người trong nhà máy của chúng tôi.
Q7Bạn có thể gửi sản phẩm cho nhà chuyển phát của chúng tôi ở Trung Quốc không?
A: Vâng, nếu bạn có Forwarder ở Trung Quốc, chúng tôi sẽ rất vui khi gửi sản phẩm cho anh ấy / cô ấy.
